Válvula Solenoide Ação Direta

Detalhes dos elementos construtivos

As válvulas solenóides são equipamento para controle de fluídos de média pressão.

A sua característica básica consiste na abertura ou fechamento conforme a ação que é comandada, direta ou indiretamente e de acordo com a intensidade do campo magnético que é produzido pela bobina conjuntamente com o solenóide.

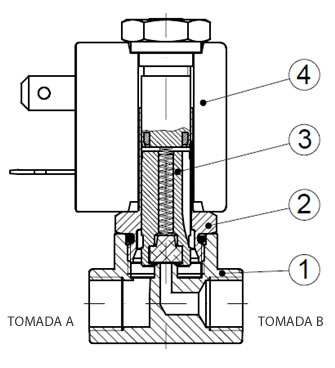

Os elementos construtivos básicos de uma válvula solenóide são :

1. Corpo da Válvula: latão, aço inoxidável, termofixos, com as conexões e o orifício de passagem do fluído.

2. Conjunto Solenóide: corpo em aço inoxidável ou latão sendo que o conjunto é formado pelo núcleo fixo, núcleo móvel e a bobina

3. Núcleo Fixo: de aço inoxidável e incorpora a vedação.

4. Bobina: produz o campo magnético que consiste na abertura ou no fechamento da válvula solenóide.

Composição Bobina Solenóide
